三站式热弯成型设备XCRW1530C型
三站式热弯成型设备XCRW1530C型

1、加热区与冷却区完全隔离,实现节能减排。

2、可通用不同尺寸规格的模具、可使用石墨、陶瓷、金属等不同材质的模具。

3、可根据模具实际尺寸,适时调整设备运行功率。

4、整机运行两套模具,可以有效控制生产成本。

5、成型动力采用高精度伺服电机控制,运行稳定,动作精准可靠,大大减少模印等不良

6、温度智能化分配、热取热放、大大降低设备能耗,提高生产效率。

7、专业密封处理,降低模具或者设备氧化受损。


  应用领域

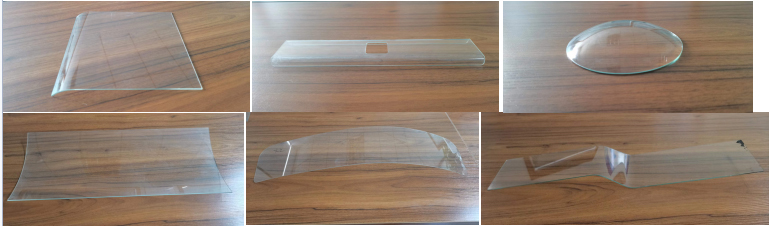

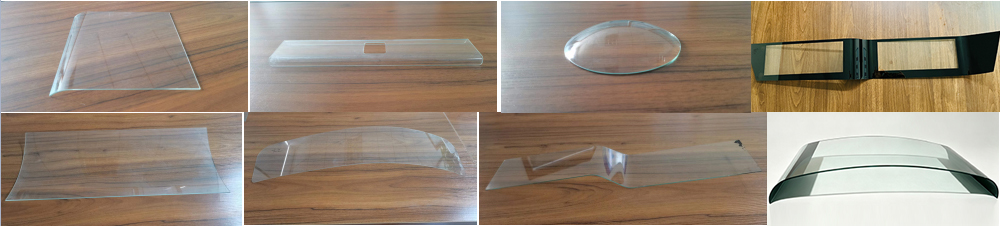

应用于车载显示屏及智能家电产品中曲面玻璃制品领域


  技术参数
项目名称参数
设备参数外形尺寸8400mm(L)x1600mm(W)x2900mm(H)
工作台面高度1000mm±30
重量约 11000KG
技术参数最大模具尺寸1650mm(L) × 450mm(W) × 180mm(H)
最大玻璃尺寸1500mm(L) × 400mm(W) × 150mm(H)
适合玻璃厚度0.6-5.0mm
适合模具厚度85mm-150mm
最小曲率半径 R 角R≥30mm
成型压切深度监测精度±0.01mm
生产周期8-25min/PCS(视产品实际形态而定)
电控系统电源要求AC380V±10%、50Hz、230KW
设备总功率220KW
电网稳定电源滤波器
电源保护漏电断路器
气动系统成型压力调节精度0.01MPa
氮气流量180-300L/min
氮气压力0.3MPa、氮气纯度 99.999%
压缩空气压力:0.6~0.8Mpa, 干燥气源
冻水系统循环水进水流量200-250L/min
循环水进水温度20±2℃
冷却水配置单台设备配 25 匹制冷量冰水机
温控系统温控精度±5℃(测量热电偶输入温控表信号点)
最高温度900℃
升温到工作时间25-35min
温度检测K型铠装感温探头
温度保护SCR电流调整器
加热保护水温、水压、水流量异常报警时,自动关闭所有加热管
